Les connectiques video numériques


Image et son

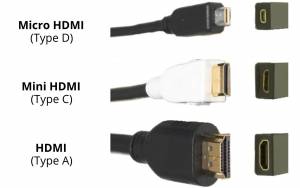

A gauche les connectiques “mâles”, à droite les connectiques “femelles”

(le type B : conservé dans les spécifications mais jamais utilisé…)

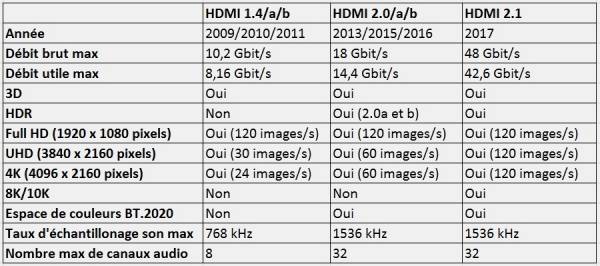

Du “HD Ready” en passant par le “Full HD”, la “4K” et autre “8K”, le flux de données a considérablement augmenté, et avec lui les connecteurs et les câbles HDMI.

HDMI 1.4, 10,2 Gb/s : 4K 24 FPS et UHD 30 FPS

HDMI 2, 18 Gb/s : 4K jusqu'à 60 images par seconde

HDMI 2.1, 48 Gb/s : 4K, 8K, 10K et des taux de rafraichissement pouvant aller jusqu'à 120 FPS (avec ou sans compression selon la définition).

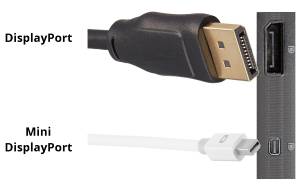

Le DisplayPort a été conçu dans le but de remplacer le VGA et le DVI.
Comme le HDMI, il est capable de transporter à la fois l’ image et le son .

À partir de 2016 le connecteur Mini DisplayPort est progressivement retiré
des nouvelles machines pour être remplacé par des connecteurs USB-C.

Image uniquement

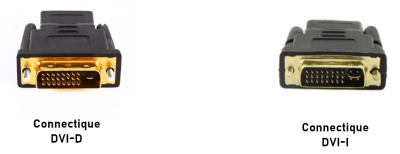

Le DVI sous certaines formes transmet un signal numérique (DVI-D) ou numérique et analogique (DVI-I).


Les câbles SDI et SDI-HD sont des câbles coaxiaux dédiés à la transmission de plusieurs formats de vidéo numériques sous forme électrique.


Connectique supprimée des ordinateurs vers 2012.

Outre la numérisation audio-video gérée par les applications, elle permettait de relier 2 ordinateurs apple.

Un ordinateur apple, connecté à un autre, démarré en appuyant sur la touche T, apparaissait comme un disque dur externe.
Cela fonctionne toujours via via Thunderbolt ou USBC.


Les connectiques video analogiques

Composite : luminance et chrominance sont acheminées par le même canal et le même câble

Composante : qualité du signal supérieure : luminance et chrominance sont acheminées par des canaux (Svideo) ou câbles (YUV) séparés.

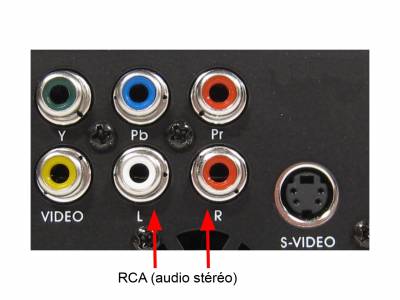

(D'autres câbles RCA sont nécessaires pour les flux audio stéréo).

En RCA ou CYNCH, les trois signaux de couleurs peuvent être séparés (Rouge, Vert, Bleu) ou le signal vidéo peut se trouver sur un seul câble (Jaune).

En BNC, les trois couleurs sont séparées.

connectique BNC


composite : RCA jaune

composante : RCA (dit YUV ou YPbPr ou YCrCb ou CCIR 601)

composante : S-VIDEO (appelé aussi S-VHS, Super vidéo ou Y/C)

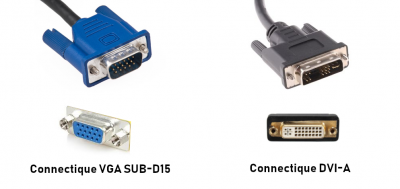

Les trois couleurs ainsi que les synchronisations horizontale et verticale peuvent aussi être transmises analogiquement par VGA ou DVI-A.
