Le capteur permet de transformer l'énergie lumineuse en signal électrique.

Il est composé de plusieurs millions de cellules photosensibles recouvertes d'un filtre coloré rouge, vert ou bleu afin de restituer la couleur.

  • Un convertisseur analogique/numérique se charge par la suite de convertir ce signal en données binaires.
  • Ces données sont alors écrites sur la carte mémoire amovible. Afin de faciliter l'archivage des images, celles ci sont compressées.
  • Le mode de compression est configuré avant la prise de vue et détermine la quantité d'images qui pourront être stockées.

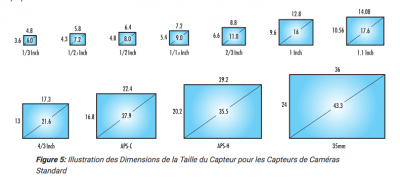

les tailles de capteurs

  • Full frame” ou “plein format” : 24x36mm (reflex et hybrides haut de gamme). (ratio : 3/2)
  • APS-C” (Advanced Photo System type-C) ou “petit format” (reflex et hybrides d’entrée et moyen de gamme).

Les dimensions des capteurs APS-C varient selon le fabricant et le modèle d'appareil numérique.

  • Micro 4/3 : 13×17,3 mm (ratio : 4/3)
  • Le 1/2.3 pouces, soit 6.17×4.55 mm : très petits capteurs, utilisés par les smartphones, compacts et bridges.

coefficient de conversion

Les dimensions des capteurs APS-C et 24 × 36 étant différentes, à focale identique, une image prise avec un capteur APS-C est différente de celle prise avec un capteur ou un film 24 × 36.

Le capteur APS-C étant plus petit, l'image issue de ce capteur paraît être un agrandissement d'une partie de l'image prise avec un capteur 24 × 36.

Un objectif de focale 50mm sur un capteur 24 x 36, (35mm en APS-C), correspond à la vision de l'oeil humain.

En réalité, la diagonale du format, soit 42~43mm en 24×36… Le 50mm s'est imposé comme “standard” du 24×36 à objectifs interchangeables pour des raisons “techniques” (coût)…

Variation de la focale de l'objectif en fonction de la taille du capteur

système optique composé de lentilles dont le but est de former une image sur la surface sensible, le (film ou) capteur.

La focale représente la distance en millimètres séparant (le film ou) le capteur du centre optique de l'objectif lorsque la mise au point est faite à l'infini.

Un zoom est un objectif à focale variable.

grand angle

la focale est courte (14mm, 18mm, 24mm), les lentilles sont proches du plan sur lequel se forme l'image, le champ de vision est large (paysage, panorama). Quand le sujet est proche, il subit une déformation.

téléobjectif

la focale est longue (135 mm, 200mm, 300mm…), le champ de vision est restreint.

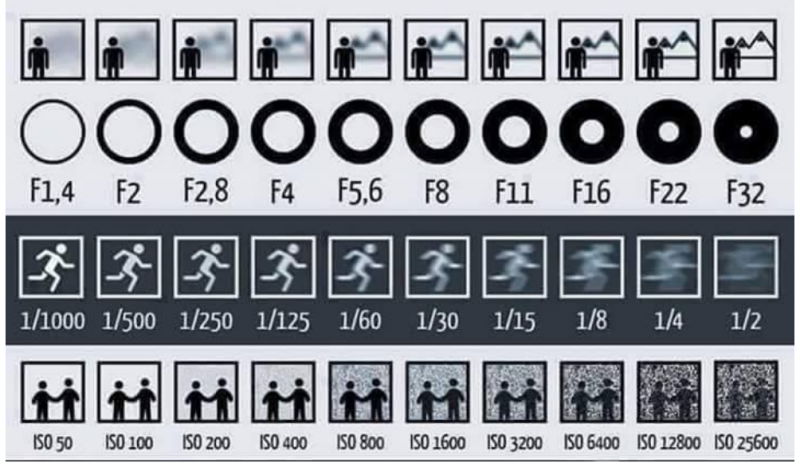

La quantité de lumière reçue par le capteur de l’appareil (surexposée : trop de lumière; sous-exposée, pas suffisamment de lumière) dépend de trois paramètres :

la sensibilité exprimée en ISO

Amplification du signal numérique généré sur le capteur.

On l'augmente quand la lumière manque, plus elle est grande, plus l'image a du grain ( bruit numérique).

l’ouverture du diaphragme (aperture)

détermine la profondeur de champ : plus l’ouverture est petite, plus l’image aura une grande zone de netteté et donc plus de profondeur de champ.

Symbolisée par la lettre “f”, elle correspond au rapport du diamètre utile de l'objectif à sa distance focale (f/D).

Les valeurs peuvent aller de 1 - 1,4 – 2 (focale fixe, l'obturateur est grand ouvert, inutile de “monter” dans les ISO) - 2,8 - 4 - 5,6 - 8 - 11 – 16 - 22 (zoom)

La quantité de lumière est divisée par deux à chaque graduation,

donc plus la valeur d'ouverture est grande, plus le diaphragme est fermé.

la vitesse d’obturation (shutter speed)

le temps durant lequel l'obturateur reste ouvert, laisse entrer la lumière.

exprimée en secondes (… 1 seconde – 1/2s – 1/4s – 1/8s – 1/15s – 1/30s – 1/60s – 1/125s – 1/250s – 1/500s – 1/1000s – 1/2000s…).

Plus elle est longue, plus le sujet en mouvement sera flou.

distance entre le point le plus rapproché et le point le plus éloigné dont l'appareil fournit une image nette. Elle n'est pas également répartie de part et d'autre de la distance de mise au point.

la profondeur de champ est deux fois plus étendue à l'arrière qu'à l'avant du sujet.

La profondeur de champ dépend de:

  • l'ouverture du diaphragme: plus le diaphragme est fermé et plus la profondeur de champ est grande
  • la focale de l'objectif: plus la focale est courte et plus la profondeur de champ est grande
  • la distance appareil/sujet: plus le sujet est éloigné plus la profondeur de champ est grande
